Stellmotor AQD mit 3-Wege-Umschaltkugelhahn BVQ

Präsentation

Stellmotor AQD mit 2-Wege-Kugelhahn BVQ ermöglicht das Umschalten zwischen verschiedenen Wärmequellen, Heizsystemen sowie Warmwasser- und Pool-Heizsystemen.

Zur Steuerung von Zonenventilen in Heizungs- oder Kühlsystemen.
Umschaltung zwischen Heizen und Kühlen.
Umschaltung zwischen Heizen und Warmwassererwärmung.
Umschaltung zwischen verschiedenen Wärmequellen.
Verschiedene andere Heizgeräte.

Merkmale

Einfache Montage oder Demontage an den Ventilen werkzeuglos.
Kompakte Größe.
Fehlersichere Montage des Stellantriebs.

Dokumentation

Herunterladen

Wichtige Funktionsmerkmale

Schnelle, einfache und werkzeuglose Montage

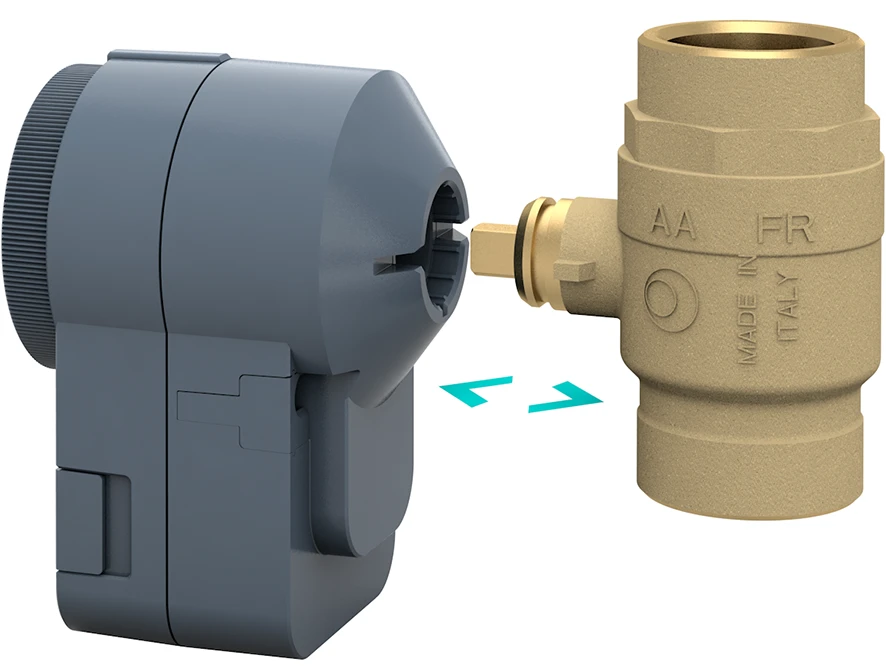

Das Design des Stellmotors und des Ventils wurde mit dem Fokus auf den Installateur und die Montage entwickelt. Die Kupplung des Stellmotors ist völlig werkzeuglos. Die Montage des Stellmotors auf das Ventil erfolgt durch einfaches Aufdrücken des Stellmotors auf den Körper des Ventils mit einer Hand. Zur Demontage muss der Stellmotor nur vom Körper abgezogen werden.
Der Stellmotor ist mit einer speziellen Verriegelungslösung gegen Selbstabbau vom Ventil geschützt.

Niedriges Drehmoment und geräuscharmes Design

Das hochpräzise Design des Ventils ermöglicht einen Betrieb mit geringem Drehmoment. Das spezielle Design des Stellmotors und des Ventils ermöglicht einen niedrigen Energieverbrauch während des Betriebs.
Mit viel Liebe zum Detail haben wir auch eine Lösung geschaffen, die sehr geräuscharm arbeitet, was besonders wichtig ist, wenn das Produkt in oder in der Nähe von Wohnbereichen montiert wir

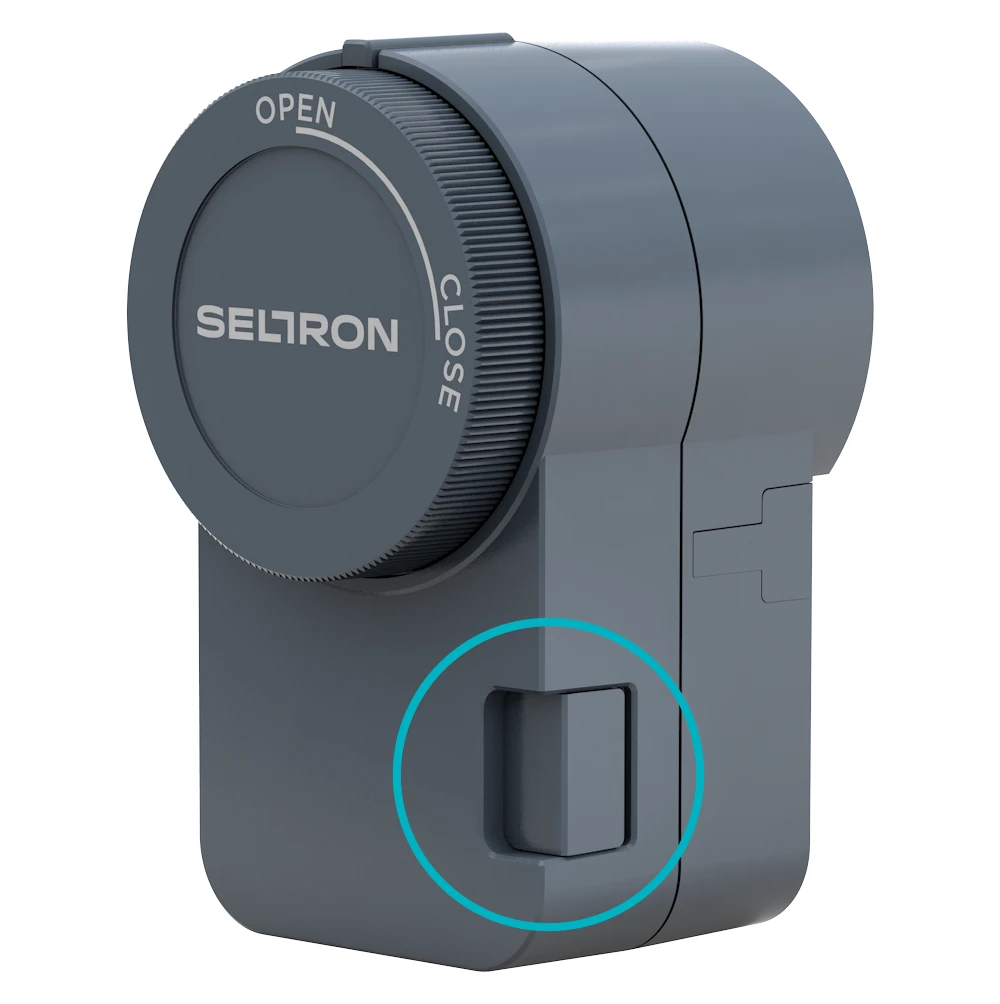

Permanente Kupplung mit Klicksystem für manuelle Bedienung

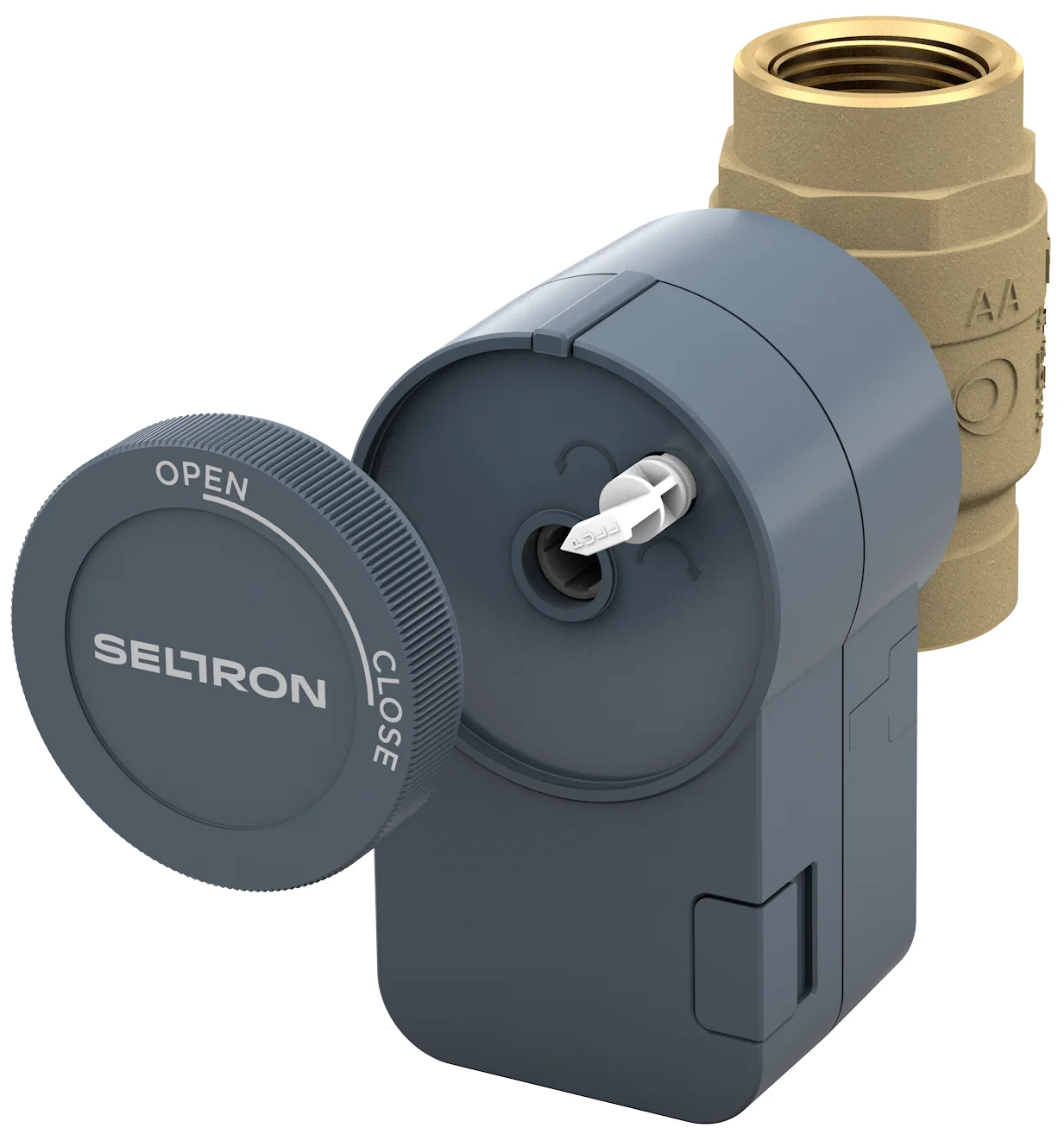

Bei Bedarf kann das Ventil manuell bewegt werden, indem einfach die Kupplungstaste gedrückt wird. Dabei wird der Motor abgeschaltet, um den Energieverbrauch vollständig zu reduzieren. Gleichzeitig kann das Ventil mit dem großen, ergonomischen Knopf sehr einfach in die gewünschte Position gebracht werden.
Zusätzlich ist die aktuelle Ventilposition deutlich auf dem Gehäuse des Stellantriebs markiert. In diesen Fällen ist immer bekannt, in welcher Position sich das Ventil befindet und welche Funktion es hat.

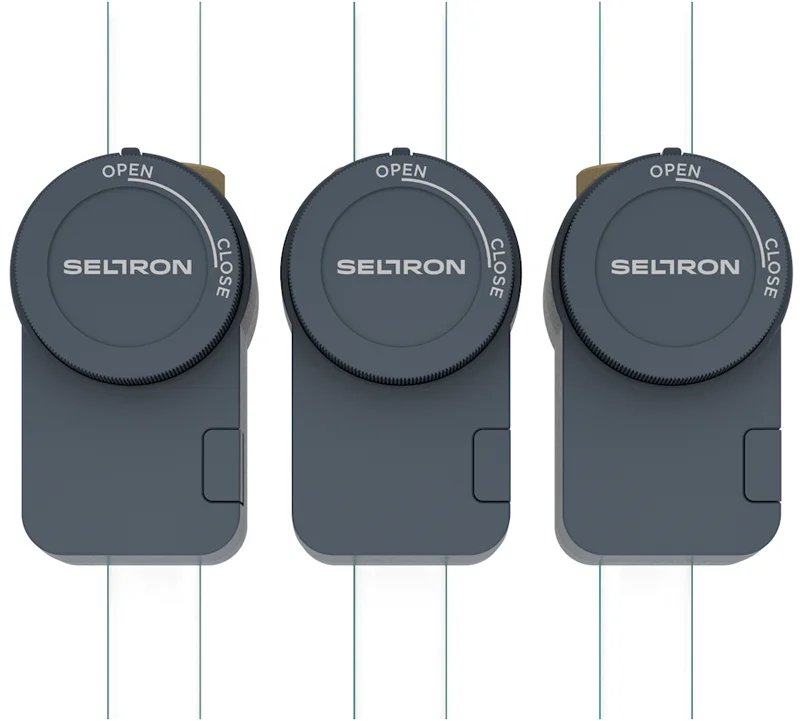

Modernes und kompaktes Design

Die Größe des Produkts ist sehr wichtig, besonders wenn es in engen Räumen montiert wird. Aus diesem Grund haben wir eine Lösung entwickelt, die sehr kompakt ist und leicht in solche Gehäuse passt.

Breite Produktpalette

Mit verschiedenen Stellmotor- und Ventiltypen bieten wir eine breite Produktpalette von Lösungen für eine perfekte Anpassung an jede Situation. Stellmotoren sind mit oder ohne Handbetätigung, mit 230 V oder 24 V Spannung, mit oder ohne Schalter erhältlich, während Ventile in 2- oder 3-Wege-Körpern mit vielen Größen und Anschlussmöglichkeiten zur Auswahl stehen.

Technische Daten

Stellmotor	AQDR Basic	AQDRS Basic	AQDR Standard	AQDRS Standard
Anschlussspannung	230 V~ oder 24 V~	230 V~ oder 24 V~	230 V~ oder 24 V~	230 V~ oder 24 V~
Manuelle Bewegung	—	—
Eigenverbrauch	< 5 W	< 5 W	< 5 W	< 5 W
Energieverbrauch im Standby-Modus	< 0,25 W	< 0,25 W	< 0,25 W	< 0,25 W
AUS-Schalter der Hilfspumpe	—		—
Schutzart	IP 42	IP 42	IP 42	IP 42
Schutzklasse	II für die Spannung von 230 V~ III für die Spannung von 24 V~	II für die Spannung von 230 V~ III für die Spannung von 24 V~	II für die Spannung von 230 V~ III für die Spannung von 24 V~	II für die Spannung von 230 V~ III für die Spannung von 24 V~
Gehäusematerial	PC - dunkelgrau	PC - dunkelgrau	PC - dunkelgrau	PC - dunkelgrau
Standard-Kabellänge	1 m	1 m	1 m	1 m
Betriebstemperatur	0÷50 °C	0÷50 °C	0÷50 °C	0÷50 °C
Lagertemperatur	-20÷75 °C	-20÷75 °C	-20÷75 °C	-20÷75 °C
Stückzahl Pro Verpackungseinheit	12 Stück	12 Stück	12 Stück	12 Stück
Gewicht des Produkts	390÷860 g	390÷860 g	390÷860 g	390÷860 g

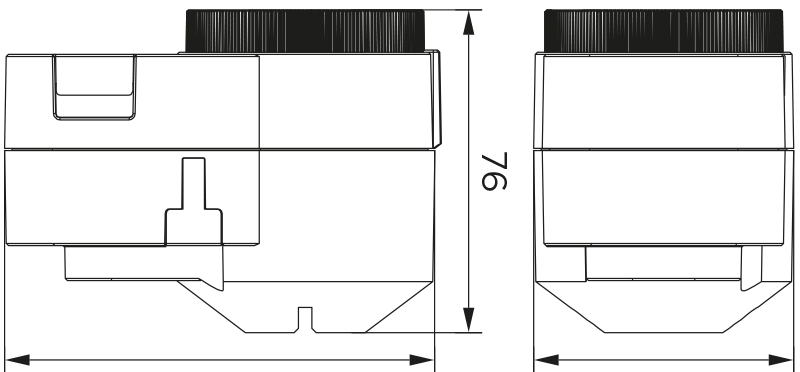

Abmessungen

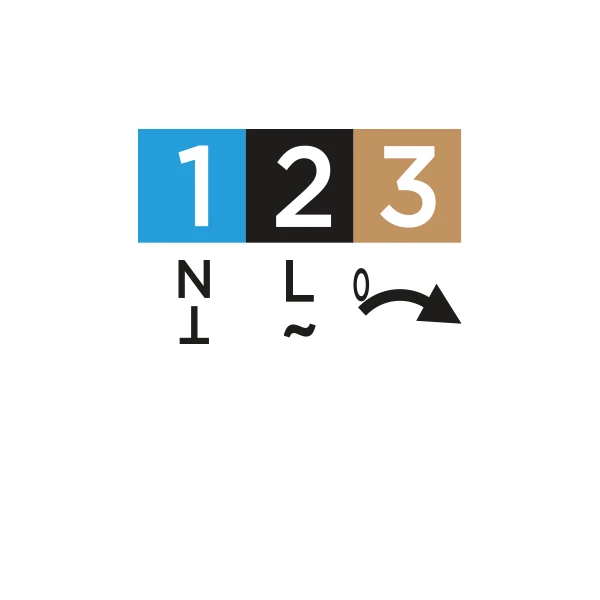

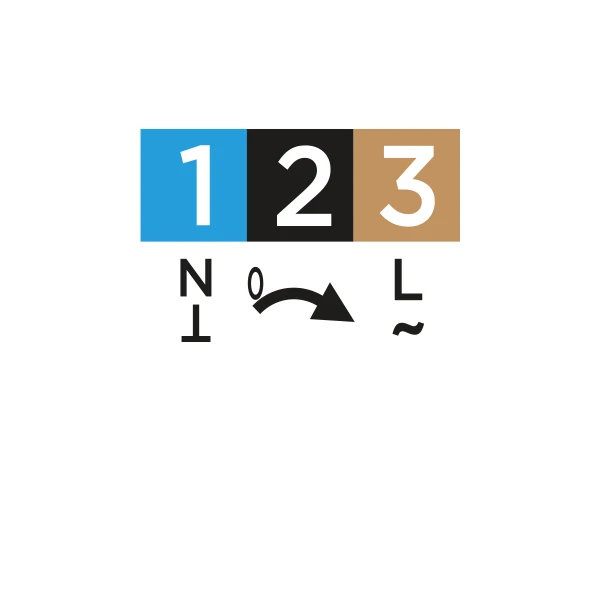

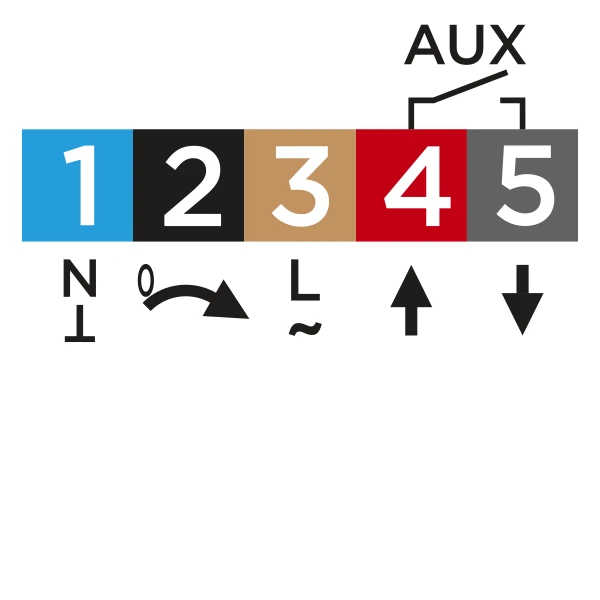

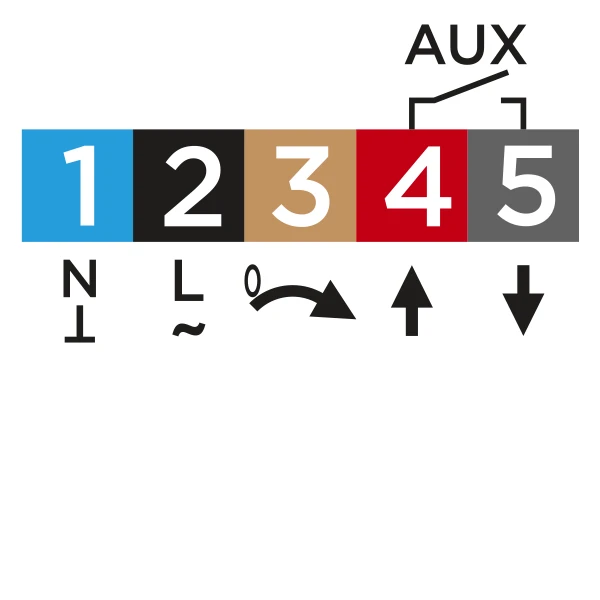

Elektrischer Anschluss

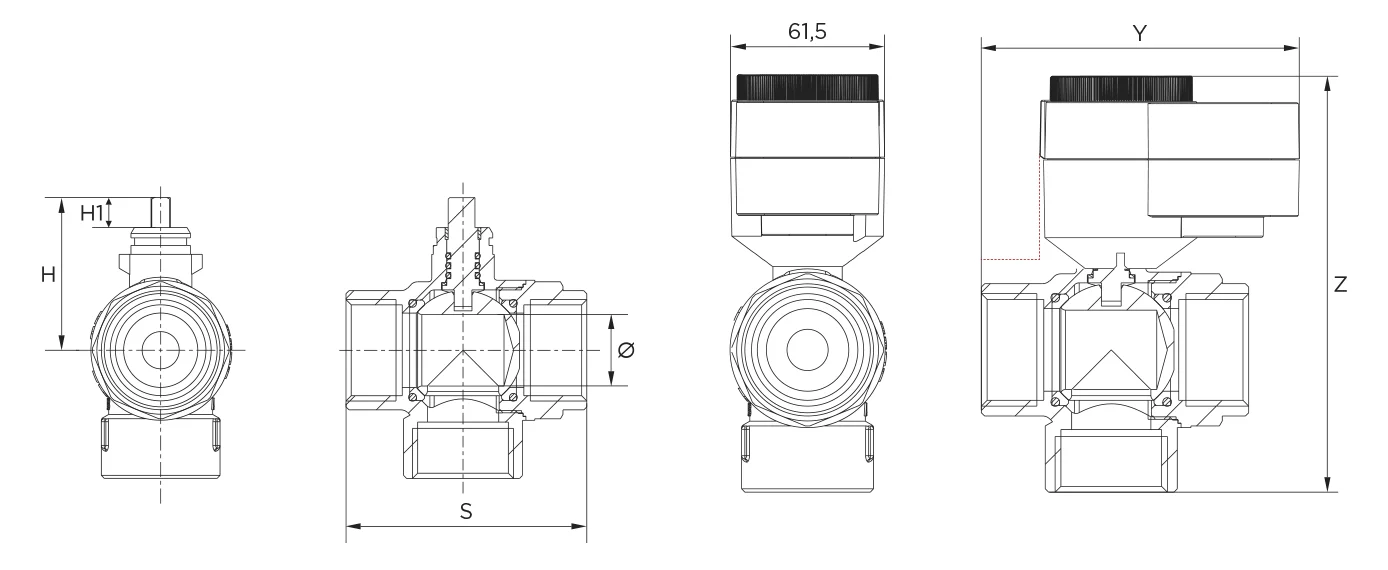

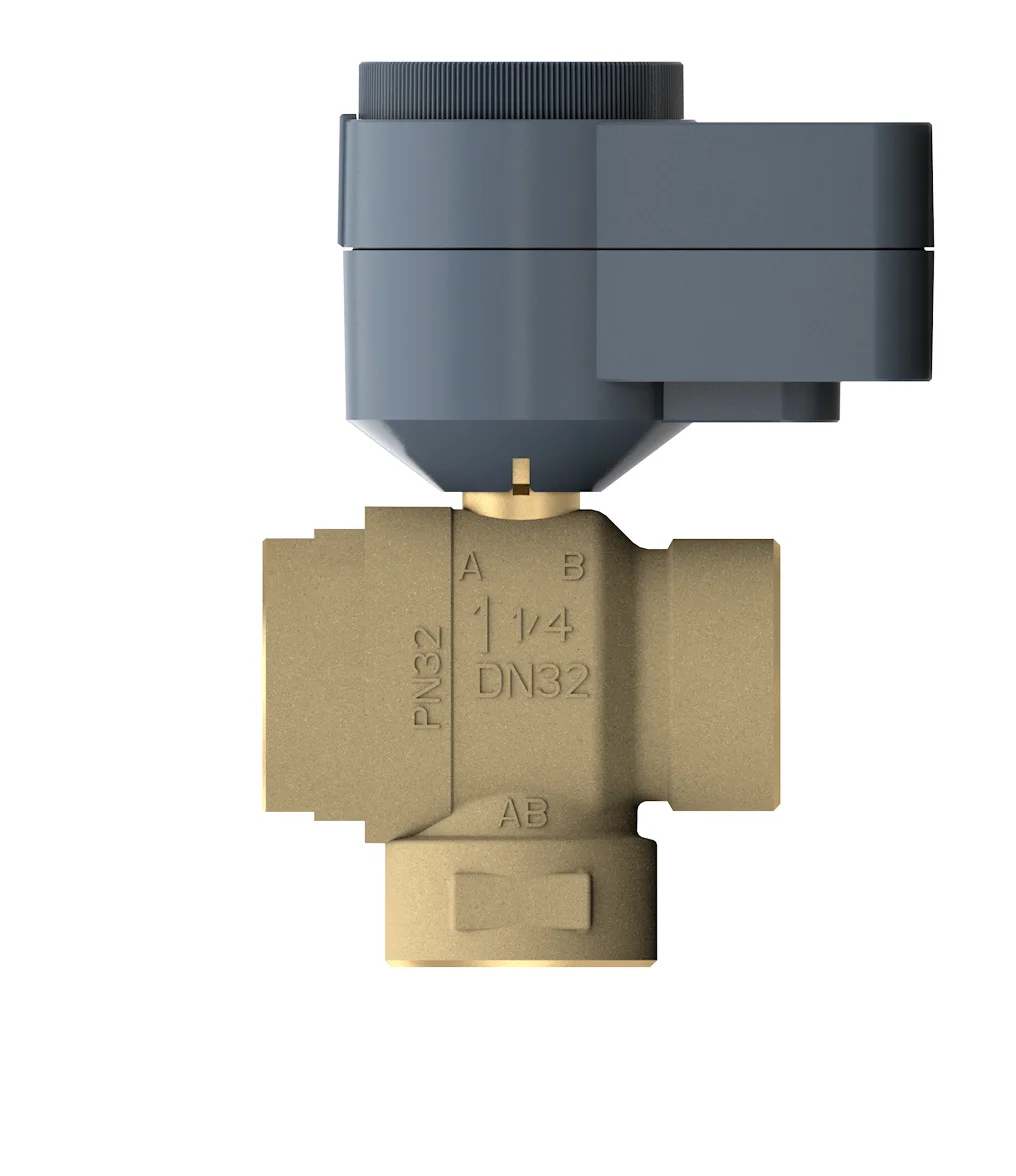

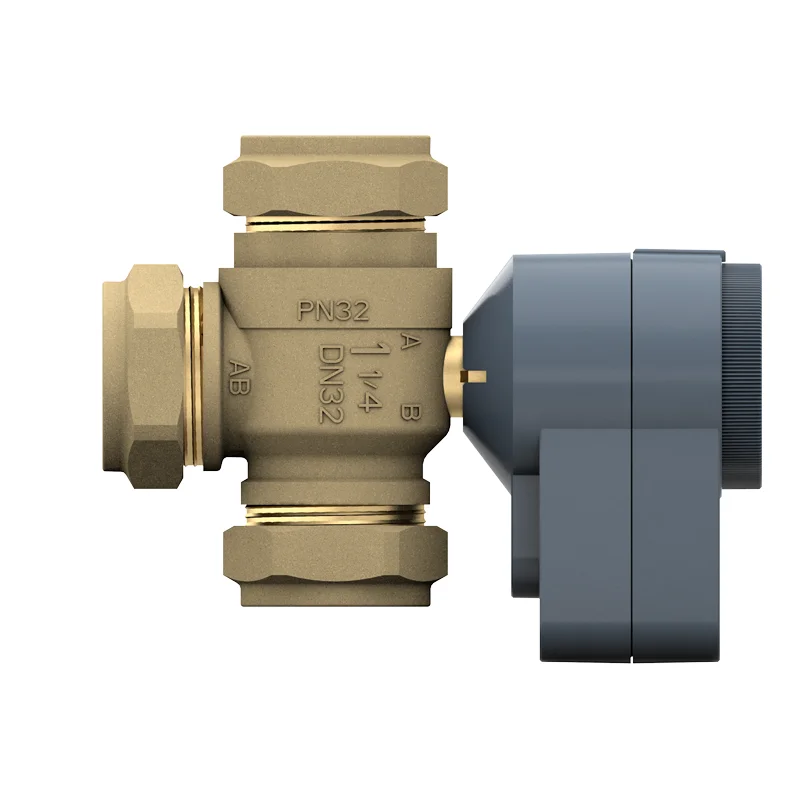

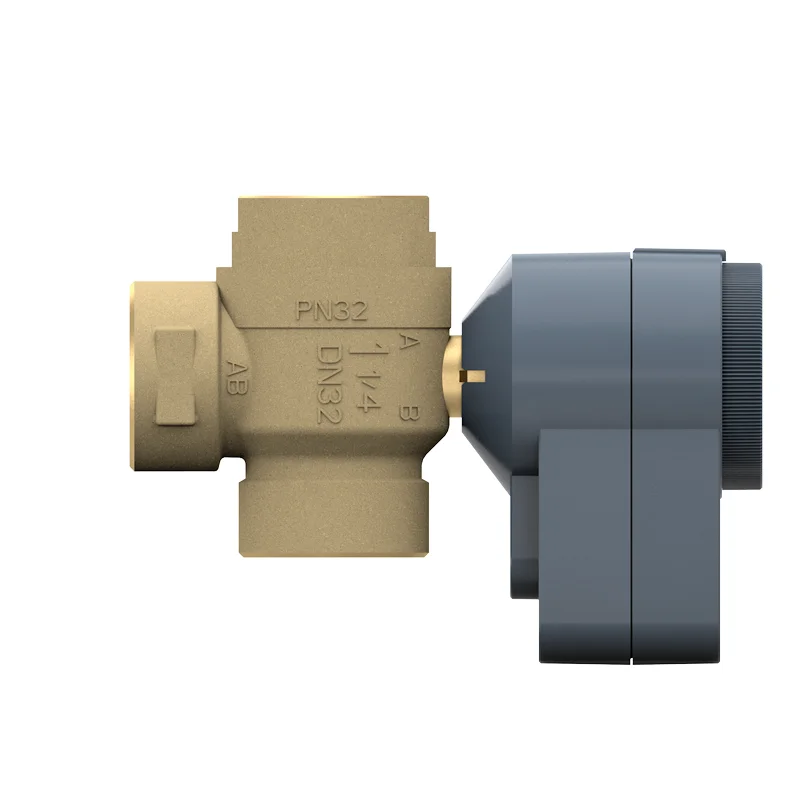

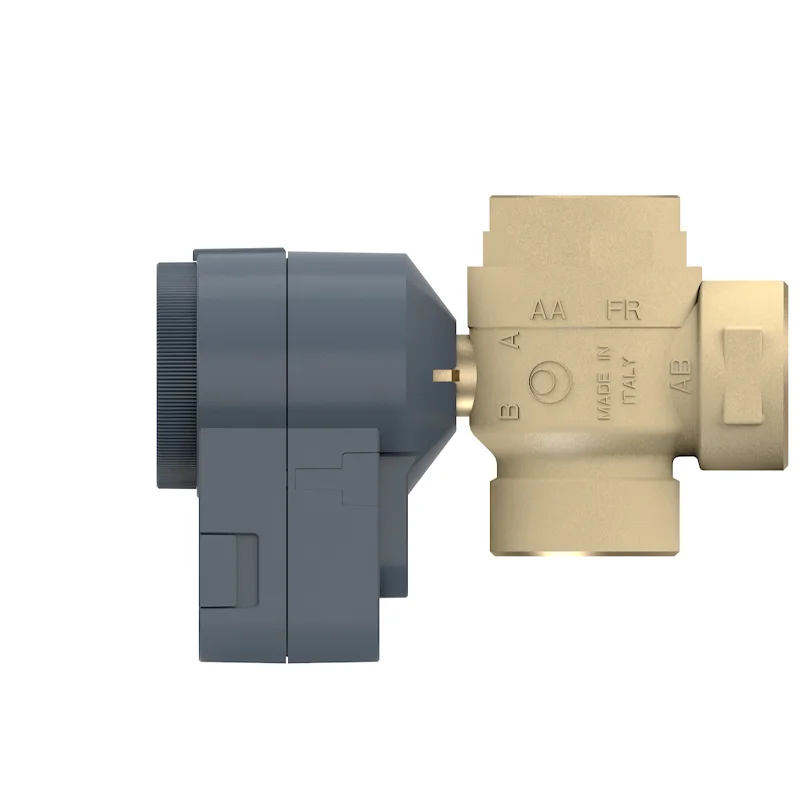

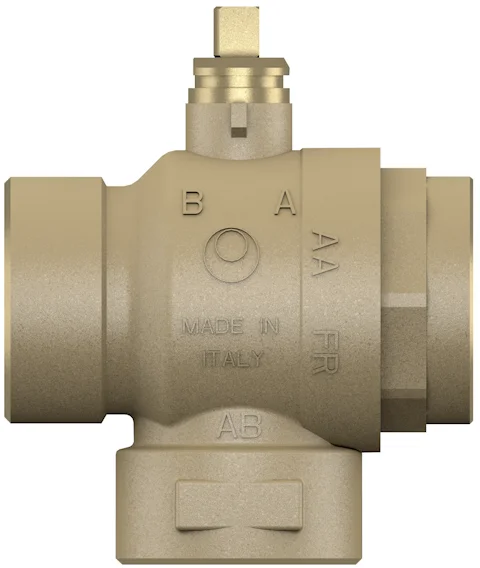

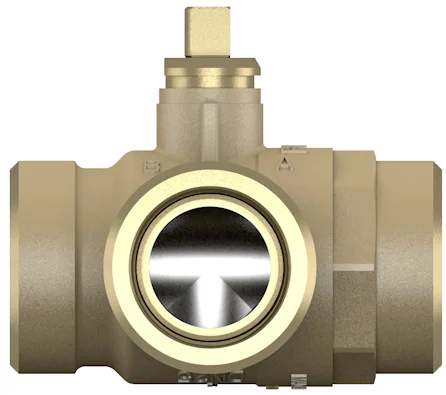

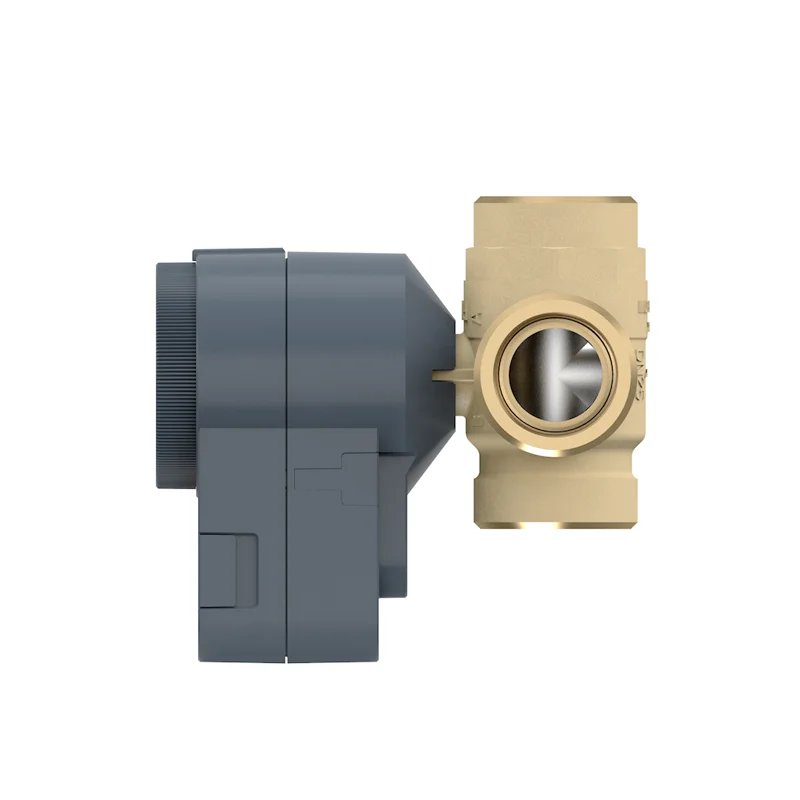

Motorni pogon AQD s 3-potnim vertikalnim krogelnim ventilom BVQC1..L – notranji navoj

Typ	DN	Kvs	Anschluss	H*	H1*	Ø*	S*	Gewicht (g)	Z*	Z1*	Y*
BVQC120L	DN20	9.6	Rp 3/4 ”	46.8	10	19	68	415	95.8	135.8	101
BVQC125L	DN25	11.3	Rp 1 ”	51.3	10	24	81	615	100.3	143.3	105.2
BVQC132L	DN32	25	Rp 1 ¼ ”	57.8	10	32	92	910	106.8	158.8	110.7

*Abmessungen in mm

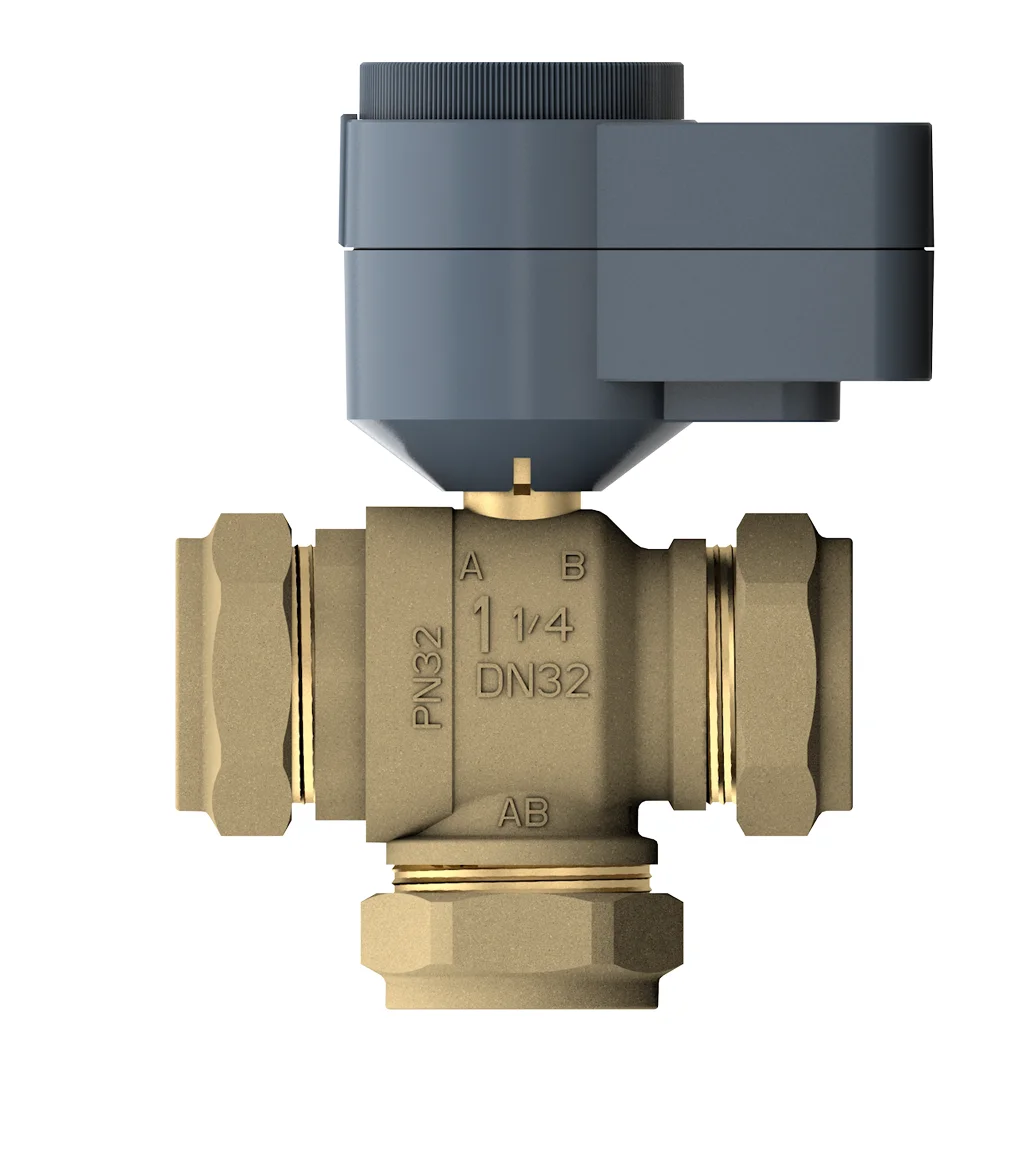

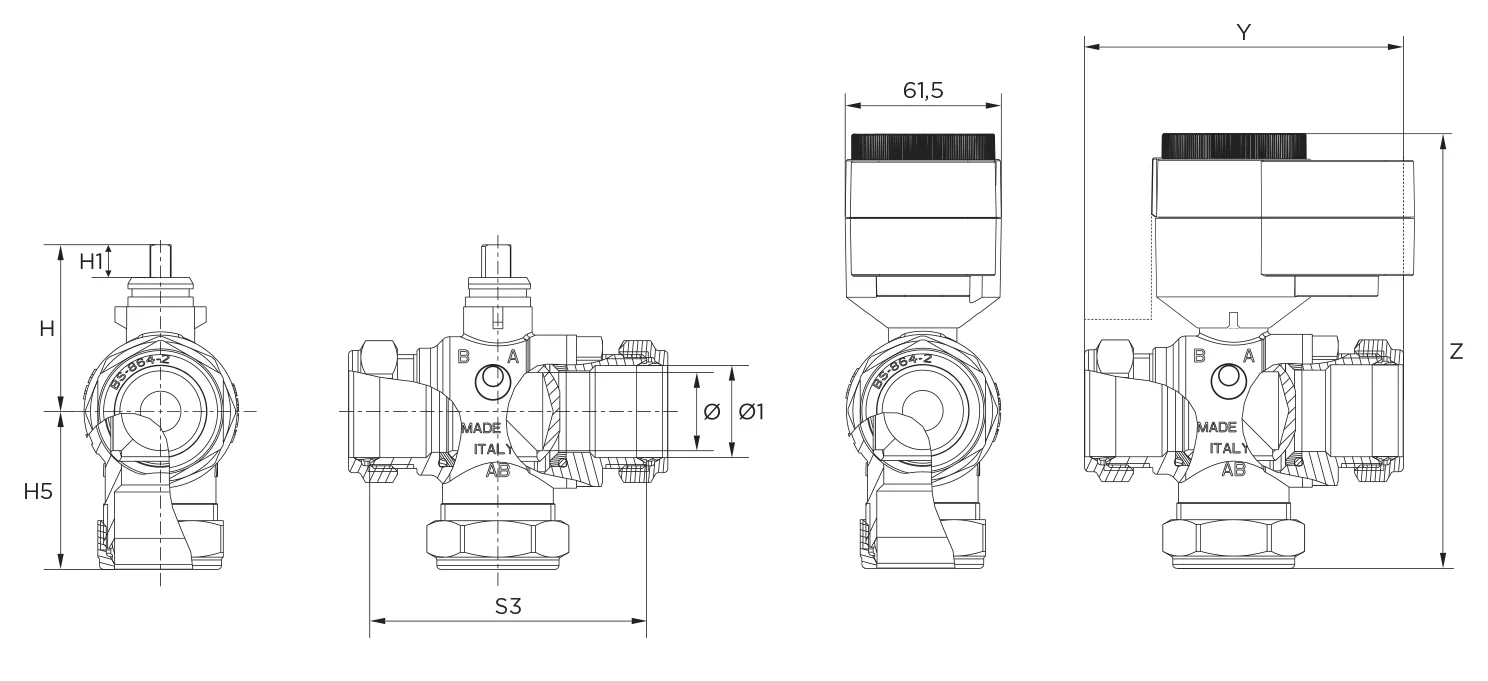

Motorni pogon AQD s 3-potnim vertikalnim krogelnim ventilom BVQC3..L – kompresijski priključek

Typ	DN	Kvs	Anschluss	H*	H1*	H5*	Ø*	Ø1*	S3*	Gewicht (g)	Z*	Z1*	Y*
BVQC320L	DN20	9.6	Rp 3/4 ”	46.8	10	40	19	22	73	495	95.8	135.8	101
BVQC325L	DN25	11.3	Rp 1 ”	51.3	10	42	24	28	85	710	100.3	142.3	107.2

*Abmessungen in mm

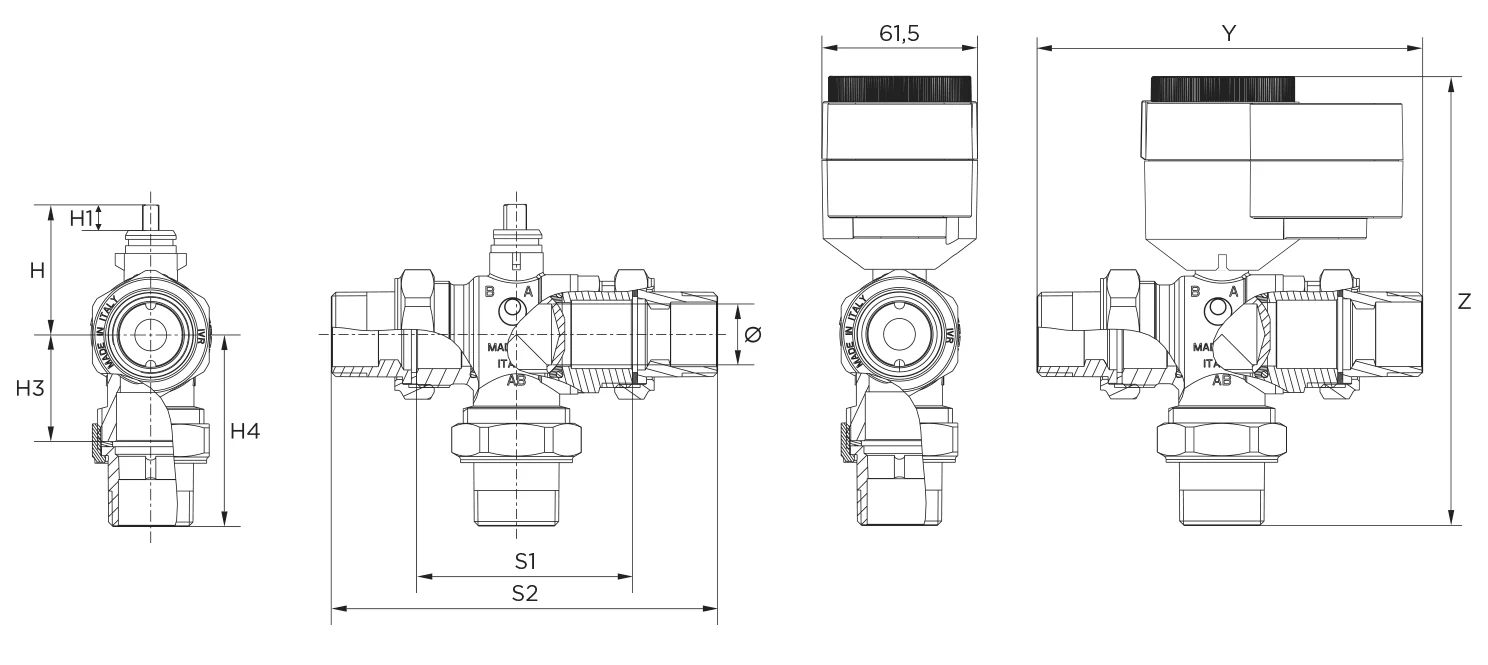

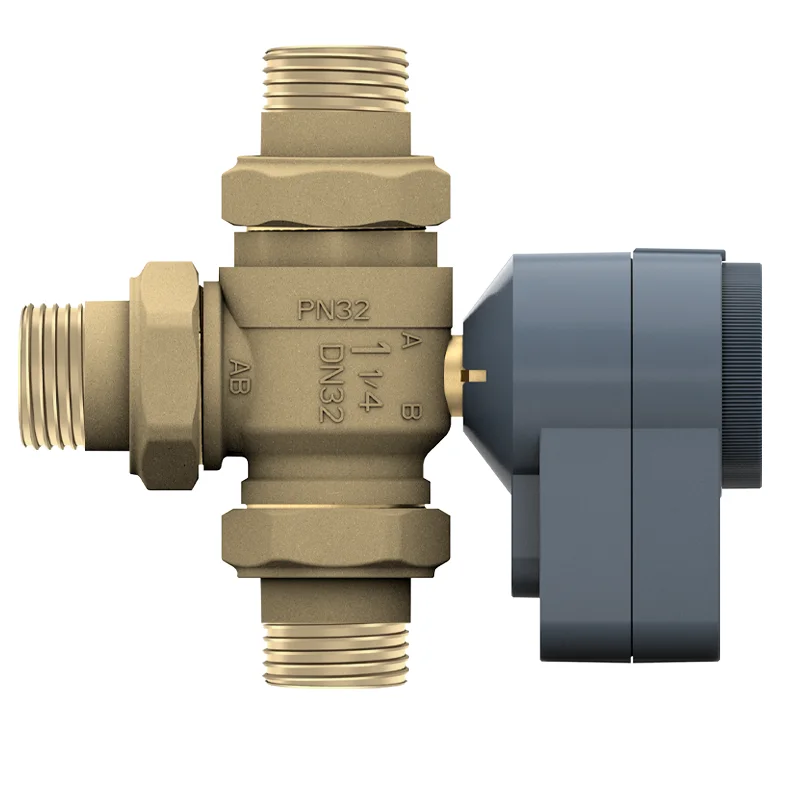

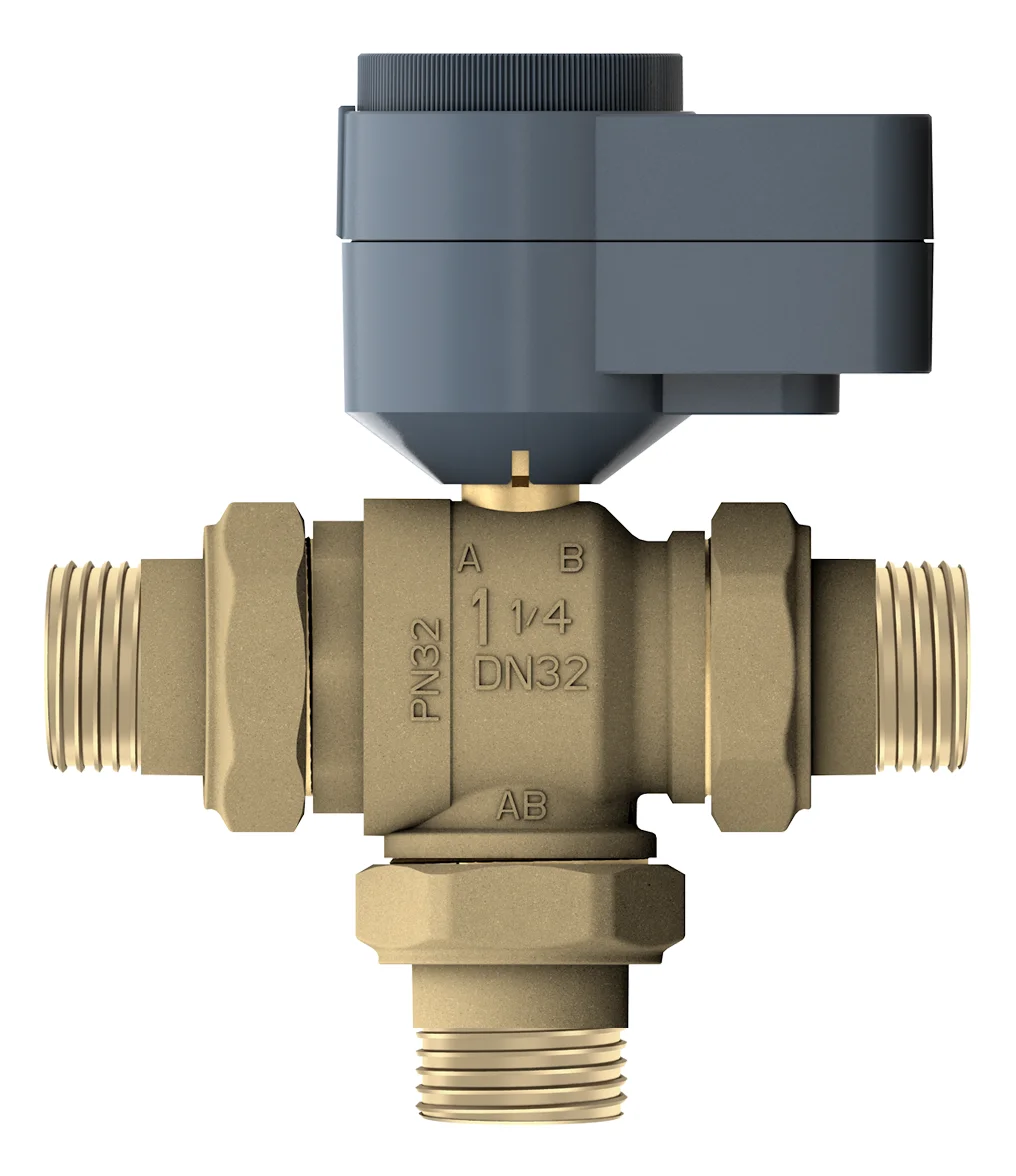

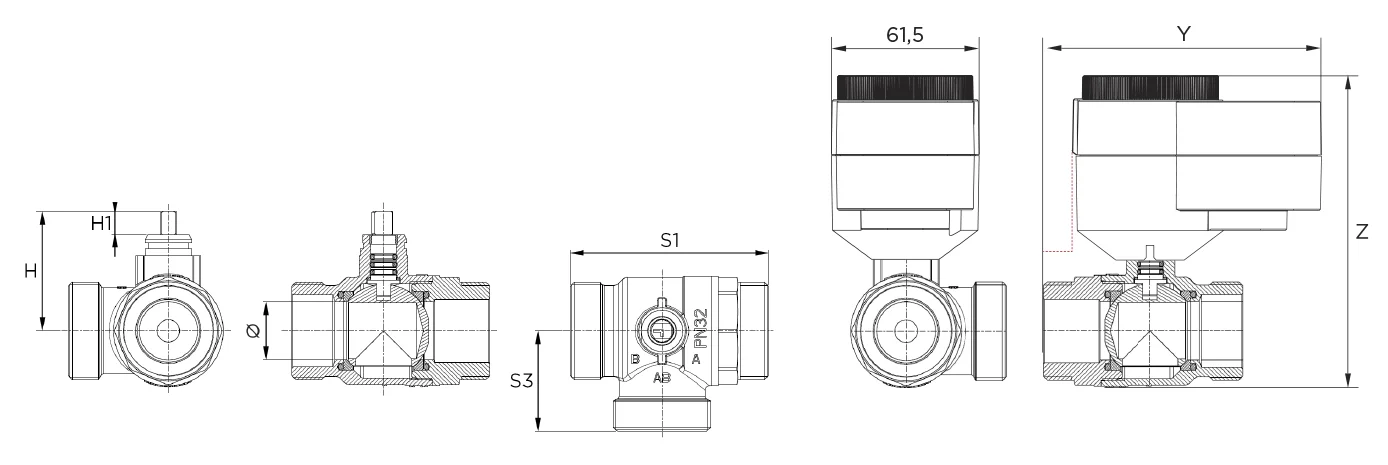

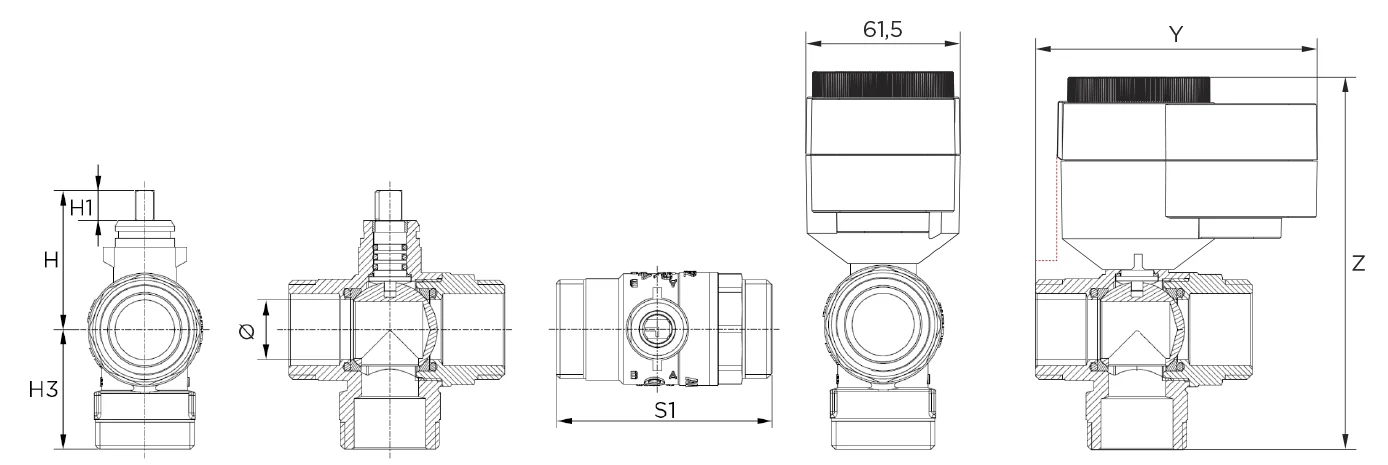

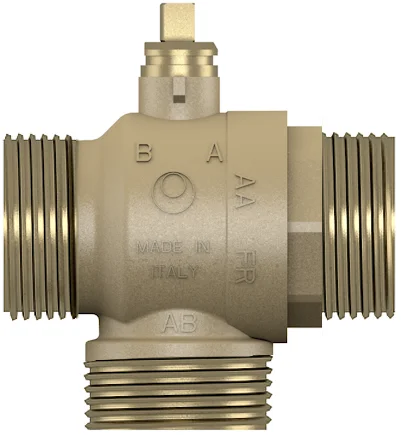

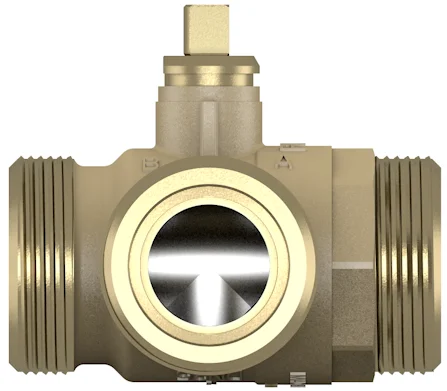

Motorni pogon AQD s 3-potnim vertikalnim krogelnim ventilom BVQC5..L – zunanji navoj s priključki

Typ	DN	Kvs	Anschluss	H*	H1*	H3*	H4*	Ø*	S1*	S2*	Gewicht (g)	Z*	Z1*	Y*
BVQC520L	DN20	9.6	Rp 3/4”	46.8	10	40	72	19	73	105	720	95.8	167.8	137
BVQC525L	DN25	11.3	Rp 1”	51.3	10	42	75.5	24	85	118	1180	100.3	175.8	152
BVQC532L	DN32	25	Rp 1 ¼”	57.8	10	52	89	32	95	132	1720	106.8	195.8	165

*Abmessungen in mm
