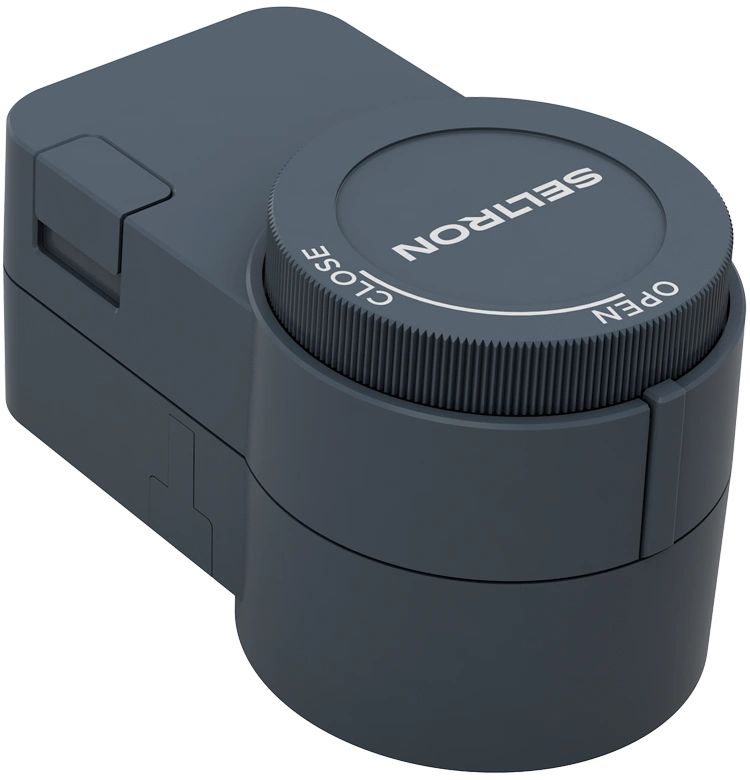

Motorni pogon AQD z 2-potnim krogelnim ventilom

Predstavitev

Motorni pogon AQD z 2-potnim krogelnim ventilom je namenjen conskemu upravljanju sistemov ter deluje kot zaporni element v ogrevalnih, hladilnih sistemih, sistemih za pripravo tople sanitarne vode, in tudi v predelovalni industriji ter kmetijstvu.

Za krmiljenje conskih ventilov v sistemih ogrevanja in hlajenja.
On-off conska regulacija ogrevalnih sistemov.
Drugi različni sistemi ogrevanja.

Prednosti

Zasnovan kot enota, pogon z ventilom.
Enostavna montaža in demontaža na ventilih.
Kompaktna velikost.
Zasnovani kot družina izdelkov s široko paleto izdelkov.
Modularna zasnova omogoča prilagoditev različnim potrebam strank.

Dokumentacija

Tehnični podatki

Download

Tehnični list - SL (PDF)

Slika

Izpostavljene funkcionalnosti

Hitra in preprosta namestitev brez orodja

Inovativna zasnova motornega pogona AQD in ventila je bila razvita z mislijo na inštalaterje in optimizacijo postopka namestitve. Priključitev motornega pogona je izjemno enostavna in ne zahteva uporabe orodja. Namestitev pogona na ventil je mogoča z enostavnim pritiskom, kar omogoča upravljanje z eno roko. Demontaža je prav tako preprosta – pogon le povlečete z ventila.
Za dodatno varnost je pogon opremljen s posebno zaporno rešitvijo, ki preprečuje nenamerno odstranitev z ventila.

Izbirnik smeri

Motorni pogon AQD omogoča hitro in enostavno spremembo smeri odpiranja ventila. Z enostavnim odstranjevanjem gumba postane dostopen izbirnik smeri vrtenja, ki ga lahko izvlečemo iz reže, obrnemo v nasprotno smer in ponovno vstavimo. To omogoča hitro in intuitivno prilagoditev, kar zagotavlja večjo prilagodljivost pri montaži in enostavno nastavitev glede na različne izvedbe ventilov – brez potrebe po dodatnem orodju.

Permanentna sklopka s “klik“ sistemom za ročno delovanje

Motorni pogon AQD je opremljen s permanentno sklopko s “klik“ sistemom za enostavno ročno upravljanje ventila. S pritiskom na gumb sklopke lahko ventil hitro premaknete, kar izklopi motor in zmanjša porabo energije. Velik ergonomski gumb omogoča udobno in učinkovito premikanje ventila v želeni položaj.
Na ohišju pogona je jasno označen dejanski položaj ventila, kar omogoča enostaven nadzor in upravljanje sistema.

Sodobna in kompaktna zasnova

Motorni pogon AQD je zasnovan s poudarkom na kompaktnosti, kar omogoča enostavno namestitev v tesnih prostorih. Velikost izdelka je ključnega pomena, zlasti pri vgradnji v omejenih prostorih. Z mislijo na to je bil motorni pogon AQD zasnovan kot izjemno kompaktna rešitev, ki se zlahka prilega takšnim okoljem. Sodobna in prostorsko varčna zasnova omogočata, da lahko AQD motorne pogone enostavno namestimo tesno enega ob drugega. Zaradi tega so še posebej primerni za uporabo na mestih, kjer je treba na majhnem prostoru namestiti več motornih pogonov. To zagotavlja optimalno izrabo razpoložljivega prostora brez kompromisov pri funkcionalnosti ali zmogljivosti.

Nizek navor in tiho delovanje

Izjemno natančna zasnova ventila omogoča delovanje z nizkim navorom, kar prispeva k učinkovitejši uporabi energije. Posebna zasnova pogona in ventila zagotavlja nizko porabo energije med delovanjem, kar pomeni manjšo obremenitev sistema in večjo energetsko učinkovitost.
Z veliko pozornostjo do podrobnosti smo razvili rešitev, ki deluje zelo tiho. Tiho delovanje je ključno, še posebej, kadar je izdelek nameščen v bivalnih prostorih ali njihovi bližini, saj zagotavlja udobno in nemoteno uporabo brez motečega hrupa.

Tehnični podatki

Motorni pogon	AQDR Basic	AQDRS Basic	AQDR Standard	AQDRS Standard
Slika			#colspan#		#colspan#
Priključna napetost	230 V~ ali 24 V~	230 V~ ali 24 V~	230 V~ ali 24 V~	230 V~ ali 24 V~
Nazivni navor	3 Nm	3 Nm	3 Nm	3 Nm
Največji navor	5 Nm	5 Nm	5 Nm	5 Nm
Hitrost vrtenja	13 s	13 s	13 s	13 s
Ročno premikanje	—	—
Izbirnik smeri	—	—	Opcijsko	Opcijsko
Dodatno stikalo za izklop črpalke	—		—
Lastna poraba	< 5 W	< 5 W	< 5 W	< 5 W
Poraba v načinu pripravljenosti	< 0,25 W	< 0,25 W	< 0,25 W	< 0,25 W
Stopnja zaščite	IP 42	IP 42	IP 42	IP 42
Zaščitni razred	II za napetost 230 V~ III za napetost 24 V~	II za napetost 230 V~ III za napetost 24 V~	II za napetost 230 V~ III za napetost 24 V~	II za napetost 230 V~ III za napetost 24 V~
Material ohišja	PC+ABS – temno siv	PC+ABS – temno siv	PC+ABS – temno siv	PC+ABS – temno siv
Standardna dolžina kabla	1 m	1 m	1 m	1 m
Temperatura okolice	0÷55 °C	0÷55 °C	0÷55 °C	0÷55 °C
Temperatura medija	0÷95 °C, z distančnim adapterjem -15÷125 °C	0÷95 °C, z distančnim adapterjem -15÷125 °C	0÷95 °C, z distančnim adapterjem -15÷125 °C	0÷95 °C, z distančnim adapterjem -15÷125 °C
Temperatura skladiščenja	-20÷75 °C	-20÷75 °C	-20÷75 °C	-20÷75 °C
Relativna vlažnost	Max. 85 %, brez kondenzacije	Max. 85 %, brez kondenzacije	Max. 85 %, brez kondenzacije	Max. 85 %, brez kondenzacije
Število kosov v pakirni enoti	12 kos	12 kos	12 kos	12 kos
Masa izdelka	390÷860 g	390÷860 g	390÷860 g	390÷860 g
Mere			#colspan#		#colspan#
Električna priključitev

Motorni pogon AQD z 2-potnim krogelnim ventilom BVQ21..L – notranji navoj
											#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#
Tip	DN	Kvs	Priključek	H*	H1*	Ø*	S*	Masa (g)	Z*	Y*
BVQ2115L	DN15	20	Rp 1/2 ”	41.3	8	15	62	230	92.3	101
BVQ2120L	DN20	45	Rp 3/4 ”	46.8	10	20	68	340	95.8	101
BVQ2125L	DN25	60	Rp 1 ”	51.3	10	25	81	530	100.3	105.2
BVQ2132L	DN32	100	Rp 1 ¼ ”	56.3	10	32	86	680	105.3	107.7
											#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#

*Mere so v (mm)

Motorni pogon AQD z 2-potnim krogelnim ventilom BVQ22..L – zunanji navoj
											#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#
Tip	DN	Kvs	Priključek	H*	H1*	Ø*	S4*	Masa (g)	Z*	Y*
BVQ2215L	DN15	20	Rp 1/2 ”	41.3	8	15	119	230	92.3	101
BVQ2220L	DN20	45	Rp 3/4 ”	46.8	10	20	138	360	95.8	101.7
BVQ2225L	DN25	60	Rp 1 ”	51.3	10	25	149	590	100.3	105.7
BVQ2232L	DN32	100	Rp 1 ¼ ”	56.3	10	32	158	680	105.3	106.2
											#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#

*Mere so v (mm)

Motorni pogon AQD z 2-potnim krogelnim ventilom BVQ23..L – kompresijski priključek
												#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#
Tip	DN	Kvs	Priključek	H*	H1*	Ø*	Ø1*	S3*	Masa (g)	Z*	Y*
BVQ2315L	DN15	20	Rp 1/2 ”	41.3	8	15	15	62	260	92.3	101
BVQ2320L	DN20	45	Rp 3/4 ”	46.8	10	20	22	74	400	95.8	101
BVQ2325L	DN25	60	Rp 1 ”	51.3	10	25	28	82	600	100.3	105.7
												#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#

*Mere so v (mm)

Motorni pogon AQD z 2-potnim krogelnim ventilom BVQ25..L – zunanji navoj s priključki
												#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#
Tip	DN	Kvs	Priključek	H*	H1*	Ø*	S1*	S2*	Masa (g)	Z*	Y*
BVQ2515L	DN15	20	Rp 1/2 ”	41.3	8	15	62	119	360	92.3	124.2
BVQ2520L	DN20	45	Rp 3/4 ”	46.8	10	20	74	138	560	95.8	138
BVQ2525L	DN25	60	Rp 1 ”	51.3	10	25	82	149	840	100.3	149
BVQ2532L	DN32	100	Rp 1 ¼ ”	56.3	10	32	83	158	1130	105.3	158
												#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#	#colspan#

*Mere so v (mm)
