Motorni pogon AVDRS + krogelni ventil 3P
0%
Predstavitev
Set motornega pogona AVDRS + krogelni ventil 3P uporabljamo za preklop med različnimi toplotnimi viri.
- Preklop s kotla na trdo kurivo na oljni kotel.
- Preklop s kotla na trdo kurivo na plinski kotel.
- Preklop zalogovnika na oljni kotel.
- Preklop zalogovnika na plinski kotel.
- Preklop med kotlom na trdo kurivo in solarnim sistemom (ogrevanje sanitarne vode).
- Preklop med oljnim kotlom in solarnim sistemom (ogrevanje sanitarne vode).
- Preklop toplotne črpalke in solarnega sistema (ogrevanje sanitarne vode).
- Preklop med ogrevanjem in ogrevanjem sanitarne vode.
- Preklop kolektorjev vzhod/zahod.
- Preklop iz grelnika sanitarne vode na zalogovnik (solarni sistem).
- Preklop iz grelnika sanitarne vode na bazen (solarni sistem).
- Preklop med dvema toplotnima izmenjevalnikoma.
Prednosti
- Vgrajena ˝klik˝ permanentna sklopka za ročno delovanje.
- Izjemno preprosta in hitra namestitev.
- Vgrajen indikator smeri vrtenja.
- Prikaz položaja ventila.
- Ventili zasnovani tako, da omogočajo popolno tesnenje.
- Seti so primerni za uporabo v ogrevalnih sistemih in sistemih za sanitarno vodo.
- Poseben dizajn ventila omogoča minimalno uporabnost oz. zmanjševanje pretoka medija.
Izpostavljene funkcionalnosti
Signalizacija delovanja
Signalizacija delovanja s pomočjo LED-diod na motornem pogonu prikazuje, v katero smer se mešalni ventil premika. Uporabnik ima vedno pregled ali pogon miruje ali se premika.
Sklopka za ročno delovanje
Sklopko za ročno delovanje motornega pogona AVD aktiviramo s pritiskom tipke . Aktivirana sklopka se signalizira z znižano svetilnostjo LED diode za prikaz smeri.
Štirje možni položaji namestitve
Motorni pogon AVD lahko na krogelni ventil namestimo v štirih položajih (gor, dol, levo, desno).
Hitra montaža
Inovativni pribor in sistem montaže omogočata hitro montažo in demontažo motornega pogona AVD na krogelni ventil.
PLUG-IN konektor
Motorni pogon AVD ima v ohišju vgrajeno vtičnico za konektorski priklop napajalnega kabla. To omogoča preprosto zamenjavo kabla v primeru poškodbe.
Tehnični podatki
| Tehnični podatki | AVD RS |
|---|---|
| Priključna napetost | 230 V~ ali 24 V~ |
| Lastna poraba | 2,5–5 W |
| Dodatno stikalo za izklop črpalke | 250 V~, 3 A |
| Stopnja zaščite | IP42 |
| Zaščitni razred | II za napajanje 230 V~, III za napajanje 24 V~/V= |
| Material ohišja | PC – temno sivo |
| Standardna dolžina kabla | 2 m |
| Delovna temperatura | 0÷50 °C |
| Temperatura skladiščenja | -20÷75 °C |
| Masa izdelka | 390÷860 g |
| Število kosov v pakirni enoti | 24 kosov |
| Mere |  |
| Elektro priključitev |  |
| Tehnični podatki za preklopni krogelni ventil | 3P | ||||||
|---|---|---|---|---|---|---|---|
| Način delovanja | 3P (preklopni ventil) | ||||||
| Delovna temperatura | -20÷110 °C | ||||||
| Kot vrtenja | 90 ° | ||||||
| Priključki | 1/2″ | 3/4″ | 1″ | 5/4″ | |||
| Kvs | 5,4 | 8,6 | 15,6 | ||||

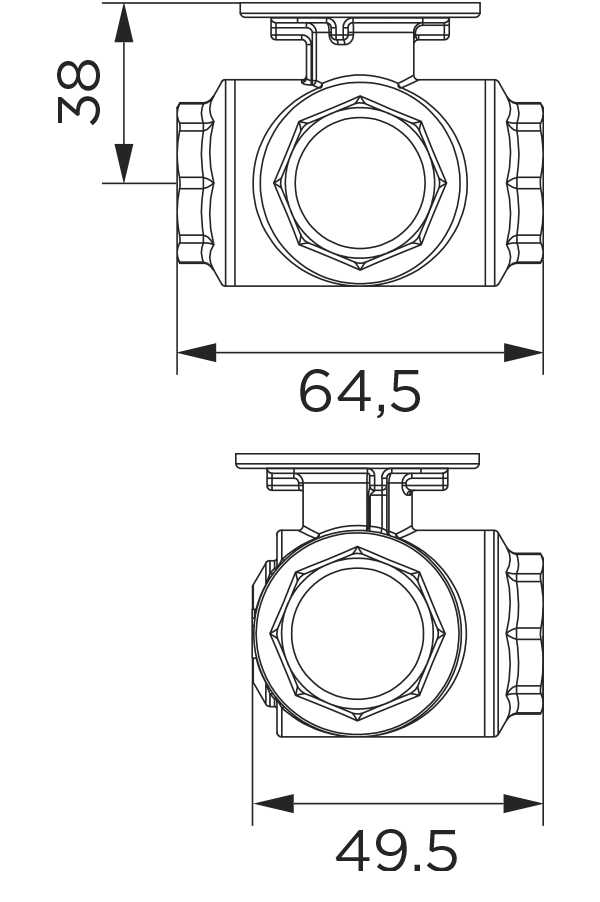

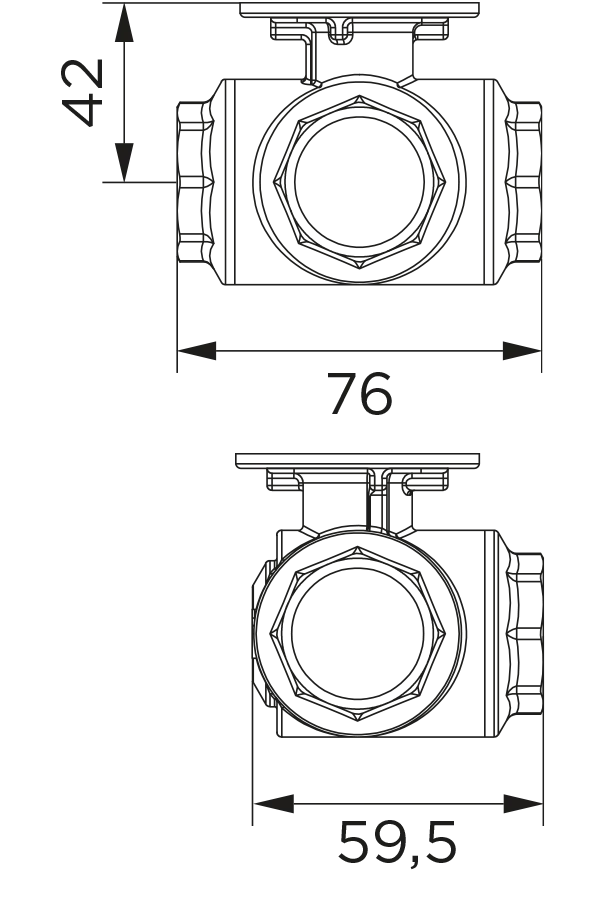

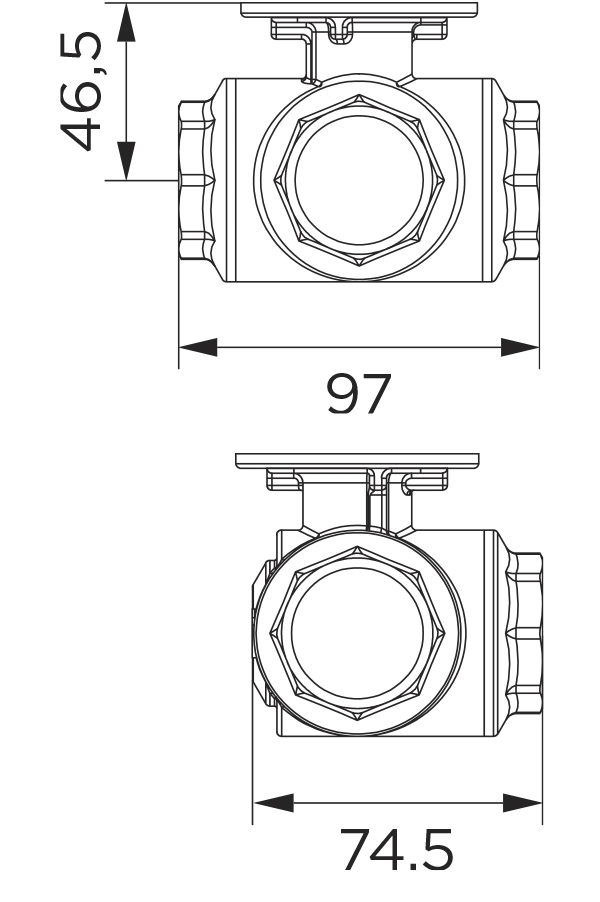

| Mere |  |  |  | ||||
