Vremensko voden regulator WXD20

Predstavitev

Vremensko voden regulator WXD20 regulira ogrevanje ali hlajenje prostorov v zahtevnejših ogrevalnih sistemih in pripravo tople sanitarne vode s solarnim sistemom.

Reguliranje radiatorskega sistema ogrevanja prostorov.
Reguliranje talnega sistema ogrevanja ali hlajenja.
Reguliranje konvektorskega sistema ogrevanja ali hlajenja.
Reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja.
Ogrevanje sanitarne vode.

Prednosti

Do 52 prednastavljenih hidravličnih shem.
Uporabimo jih lahko za reguliranje novih sistemov ali za zamenjavo že vgrajenih regulatorjev.
Ogrevanje ali hlajenje prostorov po časovnem programu.
Ogrevanje sanitarne vode po časovnem programu.
Ogrevanje sanitarne vode s solarnim sistemom.
Reguliranje sistemov ogrevanja z zalogovnikom.
Možnost priklopa 2 sobnih enot.
Funkcija BOOST za intenzivno ogrevanje prostorov.
Vgrajene funkcije za zaščito solarnega sistema.
13-jezični uporabniški vmesnik.
Čarovnik za enostaven in hiter zagon naprave.
Diagnostika delovanja z opozarjanjem na napake in presežene temperature.
Oddaljen nadzor s pomočjo sistema SeltronHome.

Dokumentacija

Download

Izpostavljene funkcionalnosti

Čarovnik za zagon

Regulator WDC je opremljen s čarovnikom za zagon, ki vas v 3 ali 4 korakih vodi skozi začetno nastavitev regulatorja.

Korak 1: izbira jezika.
Korak 2: izbira hidravlične sheme.
Korak 3: nastavitev ogrevalne krivulje za prvi ogrevalni krog.
Korak 4: nastavitev ogrevalne krivulje za drugi ogrevalni krog.

USB-vhod in programirljiva tipka

Regulator WXD lahko prek vhoda mini-USB povežemo z osebnim računalnikom in programom SELCONTROL. Programski paket SELCONTROL je povezovalni vmesnik in programska oprema. Uporabljamo ga za nadzor regulacije ogrevanja SELTRON tretje generacije. S pomočjo programa SELCONTROL lahko prek računalnika spreminjamo parametre regulatorja, vklapljamo ali izklapljamo uporabniške funkcije ter urejamo in shranjujemo podatke o nastaviti regulatorja.
S programirljivo tipko (zvezda) uporabnik nastavi bližnjico do najpogosteje uporabljane nastavitve v meniju.

Montaža regulatorja WXD

Regulator WXD uporabljamo za reguliranje sodobnih ogrevalnih sistemov ali kot nadomestni regulator v starejših ogrevalnih sistemih.
Namestimo ga lahko v standardni izrez na kotlu ali na steno.

montaža v izrez na kotlu ali montaža na steno

Oddaljen nadzor s pomočjo sistema SeltronHome

Regulatorje WXD lahko povežemo v platformo SeltronHome, ki omogoča oddaljen nadzor upravljanja ogrevanja prek pametnega telefona ali tablice.
Oddaljen nadzor je mogoč prek aplikacije CLAUSIUS, namenjene končnemu uporabniku, in aplikacije KELVIN, namenjene serviserju. Aplikacija CLAUSIUS omogoča nastavitev želene sobne temperature, izbiro načina delovanja ogrevanja ter pregled in spremembo časovnih programov na pametnem telefonu ali računalniku.

Tipična hidravlična shema

Kotel na trdo kurivo, zalogovnik toplote, mešalni krog, grelnik sanitarne vode.

Primer: hidravlična shema 414b.

Tehnični podatki

Tehnični podatki	WXD20
Osvetljen grafični prikazovalnik
Števec obratovalnih ur
Tedenska programska ura
Priključna napetost	230 V~, 50 Hz
Lastna poraba	2,5 W
Poraba energije v pripravljenosti	Največ 0,5 W
Število vhodov	8 x temperaturno tipalo (Pt 1000)
Število izhodov	9 x mehanski 1 x elektronski 2 x PWM ali analogno 0÷10 V (Y1, Y2)
Relejni izhodi	4 (1) A ~, 230 V~
Izhod Triac	1 (1) A ~, 230 V~
Napajanje ure	Baterija CR2032 (Li-Mn) 3 V
Natančnost ure	+/- 1 s (24 h) pri 20 °C
Stopnja zaščite	IP20 po EN 60529
Zaščitni razred	I po EN 60730-1
Tip delovanja	1B po EN 60730-1
Tip temperaturnih tipal	Pt1000 ali KTY10
Tip delovanja	3-točkovno PID
Material ohišja	ASA + PC termoplast
Dopustna temperatura okolice	5÷40 °C
Temperatura skladiščenja	-20÷65 °C
Masa izdelka	430 g
Število kosov v pakirni enoti	6 kosov

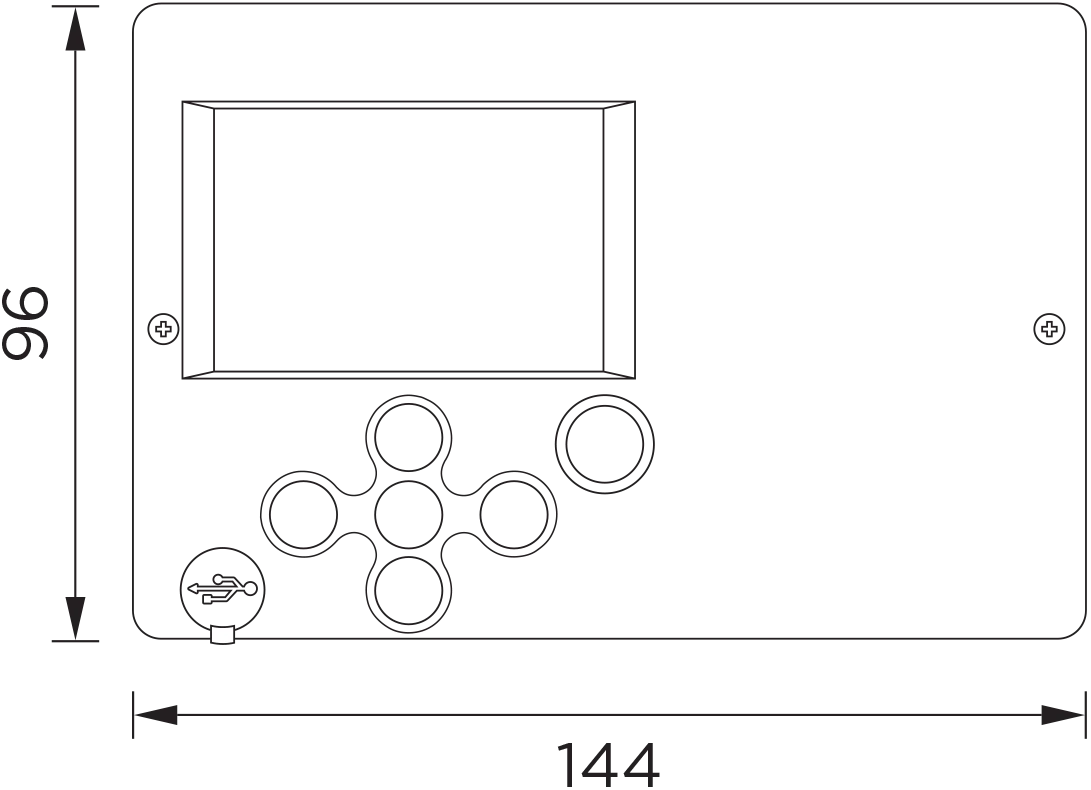

Mere
Elektro priključitev

Primerjava zmogljivosti

	WXD10B	WXD10	WXD20
Uporaba
Reguliranje radiatorskega sistema ogrevanja prostorov
Reguliranje talnega sistema ogrevanja ali hlajenja
Reguliranje konvektorskega sistema ogrevanja ali hlajenja
Reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja
Ogrevanje sanitarne vode
Tehnične karakteristike
Število prednastavljenih hidravličnih shem	7	17	52
Število sobnih enot	2	2	2
Število mehanskih relejev	7	8	9
Število elektronskih relejev	—	1	1
Število vhodov za temperaturna tipala	8	8	8
Število analognih izhodov (0÷10 V ali PWM) za krmiljenje obtočne črpalke ali vira energije	2	2	2
Možnost BUS-povezave regulatorjev WXD med seboj in z drugimi regulatorji Seltron
Reguliranje sistemov
Reguliranje ogrevalnega sistema z radiatorji
Reguliranje talnega sistema ogrevanja ali hlajenja
Reguliranje konvektorskega sistema ogrevanja ali hlajenja
Reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja
Reguliranje sistema ogrevanja sanitarne vode
Reguliranje ogrevalnih krogov
Direktnega kroga
Mešalnega kroga
Direktnega in mešalnega kroga	—
Dveh mešalnih krogov	—	—
Ogrevanja sanitarne vode
Preklop med direktnim ogrevalnim krogom in ogrevanjem sanitarne vode
Cirkulacijo sanitarne vode
Avtomatski preklop med toplotnima viroma	—	—
Regulacijo konstante temperature dvižnega voda
Enostopenjsko polnjenje zalogovnika	—	—
Reguliranje toplotnih virov
Kotel na trdo kurivo
Kotel na trdo kurivo s peletnim gorilnikom	—	—
Kotel na tekoče kurivo
Kotel na tekoče kurivo z dvostopenjskim gorilnikom
Kombinirani kotel	—	—
Plinski pretočni kotel	—	—
Toplotna črpalka	—	—
Zalogovnik
Dogrevanje z električno energijo
Solarni kolektorji	—
Ogrevanje sanitarne vode
S primarnim virom ogrevanja
Z zalogovnikom toplote
S solarnim sistemom	—
Uporabniške funkcije
Ogrevanje ali hlajenje prostorov po časovnem programu
Avtomatski preklop zima/poletje
Funkcija PARTY – aktiviranje komfortnega načina delovanja
Funkcija ECO – aktiviranje varčnega načina delovanja
Funkcija HOLIDAY – aktiviranje načina delovanja v času počitnic
Ogrevanje sanitarne vode po časovnem programu
Enkratni – takojšni vklop ogrevanja sanitarne vode
Funkcija BOOST za intenzivno ogrevanje prostorov
Funkcija za sušenje estriha
Varovanje ogrevalnega sistema
Zaščita proti legioneli (pri reguliranem viru energije)
Zaščita zalogovnika ob pregrevanju
Zaščita kotla ob pregrevanju
Zaščita proti zamrznitvi kolektorjev	—
Prisilni vklop črpalke pri najvišji temperaturi kolektorjev	—
Izklop kolektorjev pri preseženi varnostni temperaturi	—
Zaščita solarnega sistema ob pregrevanju kolektorjev	—
Povratno hlajenje zalogovnika na želeno temperaturo	—
Periodični zagon črpalk in mešalnih ventilov v neaktivnem obdobju
Celovit pregled delovanja ogrevalnega sistema
Grafični prikaz temperatur po dnevih za obdobje zadnjega tedna
Podroben prikaz temperatur za tekoči dan
Obvestila o aktiviranih varovalnih funkcijah in opozorila o napakah v sistemu
Možnost simulacije tipal in analiza delovanja sistema
Oddaljeni dostop
Možnost USB-povezave z osebnim računalnikom
Povezljivost v platformo SeltronHome, ki omogoča oddaljen nadzor prek pametnega telefona ali tablice
Nastavitev in montaža
Čarovnik za enostaven in hiter zagon naprave
13 jezični uporabniški vmesnik
Jeziki: EN, DE, FR, NL, PL, ES, SL, IT, CS, LT, GR, HU, HR
Nastavitev delovanja z izbiro hidravlične sheme
Tipka »Help« za hitro pomoč pri nastavitvah
Grafično nastavljivi časovni programi
Možnost simulacije delovanja sistema
Beleženje in prikaz sprememb nastavitev
Možnost priklica osnovnih nastavitev ob izgubi ali neželenih spremembah
Možnost programiranja prostih izhodov
Možnost montaže na zid ali v izrez (odprtino)
Enostavna namestitev in priključitev
